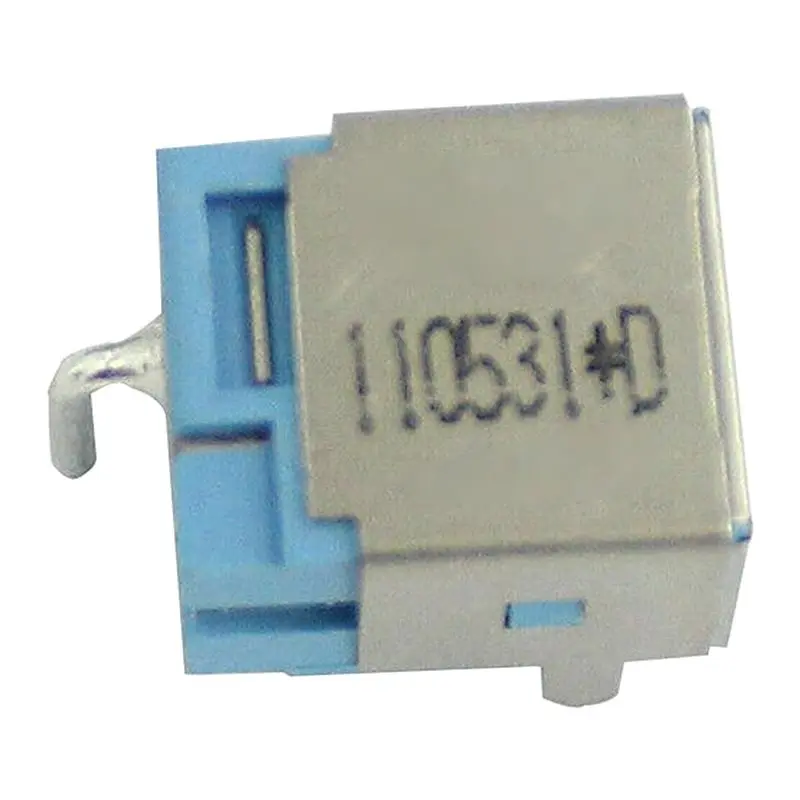

Moet je de adapterstekker in je ThinkPad E570 of E575 net even scheef houden voordat het laadlampje aangaat? Dan is de voedingsaansluiting op de print versleten of hebben de soldeerpunten losgetrild. Dit is die losse connector: het metalen contrastuk dat rechtstreeks op de print wordt gesoldeerd, zodat je niet het hele moederbord hoeft te vervangen.
Specificaties
- Onderdeeltype: losse DC-voedingsconnector (DC jack) om op de print te solderen
- Kwaliteit: vervangend onderdeel. 100% getest en werkend.
- Compatibele modellen: Lenovo ThinkPad E570 en E575
- Levering: Levertijd 10-14 dagen
Geschikt voor de volgende modellen
- Lenovo ThinkPad E570
- Lenovo ThinkPad E575
Symptomen van een defect onderdeel
- De laptop laadt alleen als je de stekker in een bepaalde hoek vasthoudt of tegen de kabel duwt
- Het laadlampje knippert of springt aan en uit terwijl de adapter stil ligt
- De aansluiting voelt los of wiebelt zichtbaar in de behuizing
- Bruine of zwarte verkleuring rond de aansluiting, of een brandlucht
- De laptop draait alleen nog op accu en ziet de adapter helemaal niet meer
Installatie
🔴 Moeilijkheidsgraad: lastig. Reken op ongeveer ~60 minuten. Let op: dit is géén plug-and-play onderdeel. De oude connector moet van de print gesoldeerd worden en de nieuwe er weer op — daarvoor heb je een soldeerstation met een flinke tip, soldeertin, flux en het liefst een hetelucht- of desoldeerstation nodig. Voor het uit elkaar halen: kruiskop PH0 voor de onderklep en plastic prytools. Heb je geen soldeerervaring, laat dit dan doen door een reparateur; de voedingssporen op het moederbord zijn snel beschadigd.
Veelgestelde vragen
Past deze connector op mijn ThinkPad E575?
Ja, de E570 en E575 gebruiken dezelfde voedingsaansluiting. Vergelijk voor de zekerheid je oude connector met de foto: de vorm van het huis, de plaats van de bevestigingslipjes en het aantal soldeerpennen moeten kloppen.
Welk gereedschap heb ik nodig?
Naast een kruiskop PH0 en prytools om de laptop open te maken heb je soldeergereedschap nodig: soldeerbout of -station, tin, flux, en desoldeerlitze of een desoldeerpomp om de oude connector eruit te krijgen.
Hoe moeilijk is de klus?
Lastig. Niet omdat de connector ingewikkeld zit, maar omdat de massavlakken van de voedingsingang veel warmte wegtrekken; je hebt een bout met genoeg vermogen nodig om het tin echt vloeibaar te krijgen zonder de print te verbranden.
