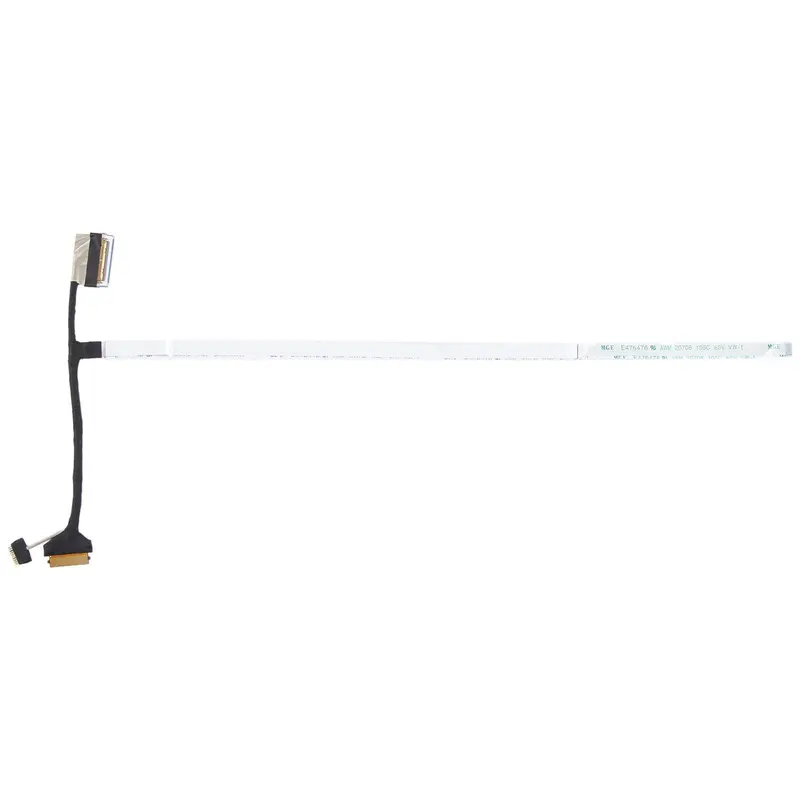

Een beeld dat flikkert of wegvalt zodra je de klep in een bepaalde hoek zet, is bijna altijd de beeldschermkabel die bij het scharnier is doorgesleten. Dit is de 40-pins uitvoering met touch-aansluiting voor de Lenovo IdeaPad 5-15ITL05, 5-15ALC05, 5-15IIL05 en 5-15ARE05.
Specificaties
- Onderdeeltype: beeldschermkabel (eDP-flexkabel), 40-pins uitvoering met touch
- Kwaliteit: vervangend onderdeel. 100% getest en werkend.
- Compatibele modellen: Lenovo IdeaPad 5-15ITL05 (82FG), 5-15ALC05 (82LN), 5-15IIL05 (81YK), 5-15ARE05 (81YQ), GS557
- Levering: Levertijd 10-14 dagen
Geschikt voor de volgende modellen
- Lenovo IdeaPad 5-15ITL05 (82FG)
- Lenovo IdeaPad 5-15ALC05 (82LN)
- Lenovo IdeaPad 5-15IIL05 (81YK)
- Lenovo IdeaPad 5-15ARE05 (81YQ)
- Lenovo GS557
Symptomen van een defect onderdeel
- Het beeld flikkert of wordt zwart in bepaalde klepstanden
- Gekleurde strepen of ruis over het scherm die met de klep meebewegen
- Het scherm blijft zwart terwijl een externe monitor het gewoon doet
- De touchlaag reageert niet meer, terwijl het beeld goed is
- De achtergrondverlichting valt weg en het beeld is alleen nog met een zaklamp zichtbaar
Installatie
🔴 Moeilijkheidsgraad: lastig. Reken op ongeveer ~50 minuten. De kabel loopt van het moederbord door het scharnier naar het paneel, dus de klep moet open: eerst de bezel of het paneel eraf, dan de kabel losklikken en achter de bezel vandaan trekken. Gebruik dunne prytools of plectrums, een spudger voor de connectoren en een kruiskop PH00/PH0. Neem foto’s van hoe de kabel geplakt zit voordat je hem lostrekt.
Veelgestelde vragen
Past deze kabel op mijn IdeaPad 5?
Alleen op de 40-pins touch-uitvoering. Er bestaan ook 30-pins versies zonder touch die er bijna hetzelfde uitzien. Tel de contactjes van je oude kabel voordat je bestelt; dat is de enige zekere manier.
Welk gereedschap heb ik nodig?
Dunne prytools of plectrums om de schermbezel los te klikken, een spudger voor de flexconnectoren en een kruiskop PH00/PH0 voor de schroefjes van het paneel.
Hoe moeilijk is deze klus?
Lastig. Je moet de displayunit openen zonder de bezel of het paneel te breken, en de kabel exact volgens het oude pad terugleggen. Reken op ongeveer een uur als je het rustig doet.
